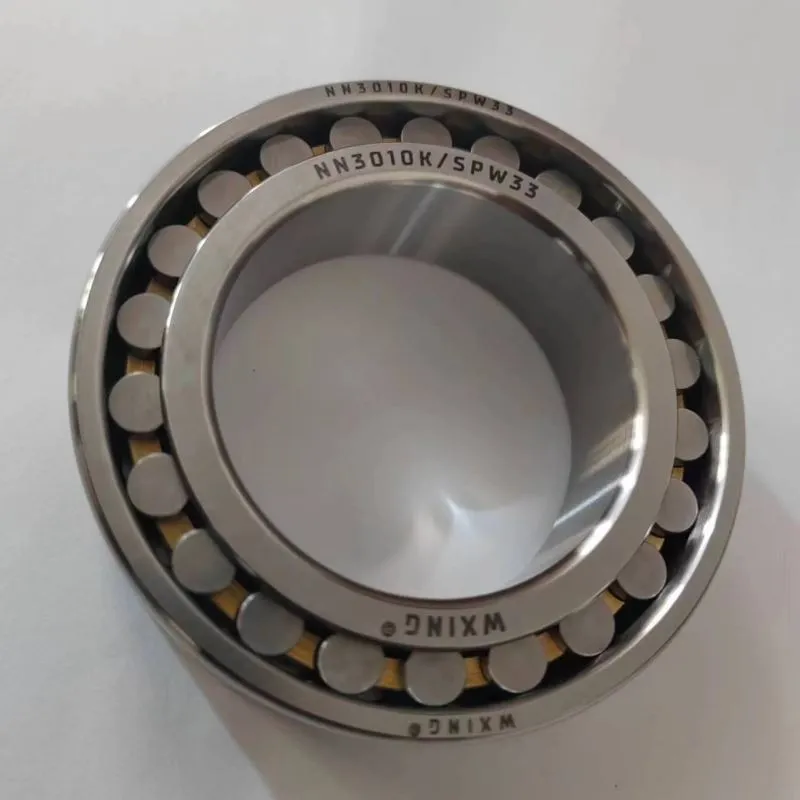

ٹاپرڈ بور اور چکنا کرنے کی خصوصیت کے ساتھ انتہائی درستگی والی ڈبل قطار بیلناکار رولر بیئرنگ
اعلی صحت سے متعلق بیلناکار رولر بیرنگ عام طور پر ایک بیرونی انگوٹھی، ایک ٹیپرڈ سوراخ کے ساتھ ایک اندرونی انگوٹی، ایک بیلناکار رولر اور ایک پنجرے پر مشتمل ہوتا ہے۔ زیادہ تر ماڈلز کے بیرونی حلقے الگ ہوتے ہیں۔ رولنگ عنصر کی قطاروں کی تعداد کے مطابق، وہ واحد قطار الٹرا پریسجن سلنڈر بیرنگ میں تقسیم ہوتے ہیں۔ رولر بیرنگ اور ڈبل قطار سپر پریسجن سلنڈر رولر بیرنگ۔ بیرنگ کا یہ سلسلہ ایسے حالات میں استعمال ہوتا ہے جن میں اعلیٰ درستگی اور زیادہ ریڈیل بوجھ کی ضرورت ہوتی ہے، اور یہ مشین ٹول ایپلی کیشنز میں سب سے زیادہ عام ہے۔
انتہائی درست بیلناکار رولر بیرنگ میں ایک ٹھوس بیرونی انگوٹھی، ٹھوس اندرونی انگوٹھی جس میں ٹیپرڈ اندرونی سوراخ (ٹیپر 1:12) یا ایک بیلناکار سوراخ، بیلناکار رولرس اور کیج کے اجزاء شامل ہیں۔ پنجرے کا مواد پیتل یا جھانکنے والا ہے۔ بیرونی انگوٹی ہٹنے کے قابل ہے لہذا اسے پیکیجنگ سے باہر نکالنے کے بعد الگ سے انسٹال کیا جاسکتا ہے۔ NNU49 سیریز کی صرف اندرونی انگوٹھی ہٹائی جا سکتی ہے۔
سنگل قطار اور ڈبل قطار والے بیرنگ استعمال کیے جاتے ہیں جہاں درستگی کی ضرورت ہوتی ہے اور ریڈیل بوجھ زیادہ ہوتے ہیں۔
اکثر صحت سے متعلق سازوسامان کی صنعت میں استعمال کیا جاتا ہے، وہ اعلی ریڈیل سختی اور بہت زیادہ بوجھ اٹھانے کی صلاحیتوں کے ساتھ اعلی صحت سے متعلق اثر کے انتظامات کو فعال کرتے ہیں۔ ڈیزائن میں، وہ مرکزی شافٹ کے لیے ریڈیل سپورٹ فراہم کرتے ہیں۔
بیلناکار رولر بیرنگ فلوٹنگ بیرنگ کے طور پر خاص طور پر موزوں ہیں کیونکہ رولرس اور ریبل لیس ریس وے کے درمیان کوئی پابند قوت نہیں ہے، جو گردش کے دوران لمبائی میں ہونے والی تبدیلیوں کی تلافی کر سکتی ہے۔ محوری قوت کو تھرسٹ بیرنگ کے ذریعے سپورٹ کیا جاتا ہے، جیسے دو طرفہ تھرسٹ اینگولر رابطہ بال بیرنگ۔
معیاری سیریز N10، N19، HCN10 (سنگل قطار) اور NN30، NNU49 (ڈبل قطار) SKL سپر پریسیژن بیرنگ کا حصہ ہیں۔ کیٹلاگ میں شامل نہیں ماڈلز معاہدے کے ذریعے فراہم کیے جا سکتے ہیں۔
انتہائی درست سلنڈر رولر بیئرنگ سیریز N19 اور NNU49 کے چھوٹے کراس سیکشن ملٹی اسپنڈل انتظامات میں شافٹ کے چھوٹے فاصلے کو قابل بناتے ہیں۔
1. سنگل قطار بیلناکار رولر بیرنگ
سنگل قطار الٹرا پریسجن سلنڈرکل رولر بیرنگ میں شامل ہیں: ٹیپرڈ بورز یا سلنڈرکل بورز کے ساتھ اندرونی حلقے، ہاف رولرس کے ساتھ ہائبرڈ سلنڈرکل رولر بیرنگ، تھرمل اسٹیبلٹی ڈیزائن، ڈائریکٹ چکنا کرنے کی قسم اور دیگر ڈیزائن۔
N10 اور N19 سیریز میں، رولرس کو اندرونی انگوٹھی سے ہدایت کی جاتی ہے اور پیتل یا PEEK سے بنے پنجرے کے ذریعے ایک دوسرے سے الگ کیا جاتا ہے۔
2. آدھے رولرس کے ساتھ ہائبرڈ سلنڈر رولر
ہائبرڈ بیلناکار رولر بیرنگ میں، رولر مواد اعلی کارکردگی والے سیرامکس ہے۔ یہ مواد بیئرنگ کے اندر رگڑ اور پہننے کو نمایاں طور پر کم کرتا ہے۔ مزید یہ کہ چکنا کرنے والے میں تناؤ کم ہوتا ہے، اور اثر درجہ حرارت میں اضافہ کم ہوتا ہے۔ اس تناسب کی وجہ سے، ہائبرڈ سلنڈر رولر بیرنگ تمام سلنڈر رولر بیرنگ کی زیادہ سے زیادہ رفتار تک پہنچ سکتے ہیں۔ مزید یہ کہ، چونکہ سیرامک رولرس کا تھرمل ایکسپینشن گتانک چھوٹا ہے، اس لیے درجہ حرارت میں اضافے کی وجہ سے بڑھے ہوئے پری لوڈ کے اثرات کو کم کیا جا سکتا ہے۔ ان ہائبرڈ بیرنگ کے ساتھ، سپنڈلز اور مشینوں کی آپریٹنگ لائف نمایاں طور پر بڑھ جاتی ہے اور نظام زیادہ موافقت پذیر ہو جاتا ہے۔ سیرامک رولر جامد اور متحرک کارکردگی کو بھی بہتر بناتے ہیں۔ ان کا مشینی معیار پر مثبت اثر پڑتا ہے۔
رولر ہائبرڈ بیلناکار رولر بیرنگ کے آدھے حصے میں H193 لاحقہ ہے۔ رولرس کی کم تعداد کی وجہ سے، بیئرنگ کی رفتار میں نمایاں اضافہ کیا جا سکتا ہے، لیکن ریڈیل سختی کم ہو جاتی ہے۔
